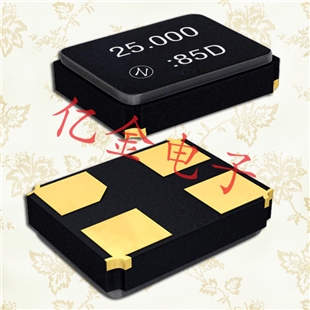

更多>>諧振器NX3225GA,NDK石英無源晶振,進口壓電晶體
航欄(7).jpg)
諧振器NX3225GA,NDK石英無源晶振,進口壓電晶體超小型石英晶片的設計:石英晶片的長寬尺寸已要求在±0.002mm內,由于晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致晶片不能正常工作,從而導致產品在客戶端不能正常使用,研發及生產超小型石英晶體元器件完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,

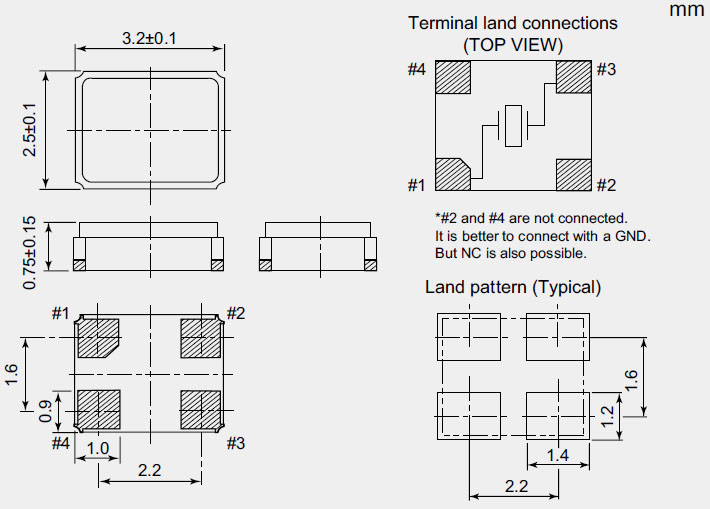

型號 | NX3225GA | |||
包裝 | 3000/pcs | |||
頻率范圍(MHZ) | 8.490 to 50 | |||
頻率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
工作溫度 | 0 to +70 | 0 to +85 | 0 to +85 | |
保存溫度 | –55 to +125 | |||
電源電壓(V) | +2.5 ± 5 %, +3.3 ± 10 % | |||
電流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
輸出電壓(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
上升/下降時間(單位:納秒) | Max. 1 (20 to 80% Waveform) | |||
對稱(%) | 45 to 55 (at 50% Waveform) | |||
輸出負載(Ω) | 50 (Terminated to VCC–2.0V) | |||
相位抖動 | Max. 1 (Offset frequency : 12kHz to 20MHz) |
石英芯片主要有方片(9.9*9.9),圓片(φ8.70-φ5.50),目前應用最廣泛的是條片,條片的主要尺寸有:
芯片尺寸 |
Hosonic產品規格 | 芯片尺寸 | Hosonic產品規格 | 芯片尺寸 | Hosonic產品規格 |
8.00*2.00 | 49S/49SM/49SSM | 3.50*1.80 | 5S/5F/5032/OSC | 1.60*1.00 | 2SB |
5.00*2.50 | 8FA/7SB/7050/OSC | 2.80*1.20 | 4SB | 1.40*0.90 | 1AB |
4.00*1.80 | 6SB、6FA/B | 2.00*1.20 | 3SB |

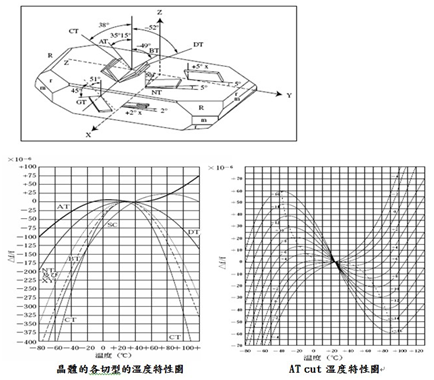

石英芯片按是否修邊可分為平片、修邊片(凸片).低頻片一般要導邊(修邊),主要是降低電阻(ESR);按是否拋光可分為非拋光片、拋光片(一般80.000 MHz以上進行拋光,降低芯片電阻). 石英芯片的基本加工工序主要有:切割、研磨、腐蝕、清洗.每一個工序跟頻率都有一定的相關性 切割:用不同角度對石英晶棒進行切割,可獲得不同壓電特性、彈性特性和強度特性之石英芯片其電特性也各異,用它來制造的諧振器的性能也不一樣,通常我們把石英芯片對晶棒坐標軸某種方位(角度)的切割稱為石英芯片的切型.各種切型中目前較被廣泛應用之切型為AT、BT、DT.其他切型還有 CT、GT、NT、ET、FC、SC、LC等,石英產品一般是AT切,BT切產品一般出現在頻率30M以上的產品中.


NDK晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務.
