首頁進口晶振晶振SA534,5032M金屬四腳諧振器,美國進口SMD晶體

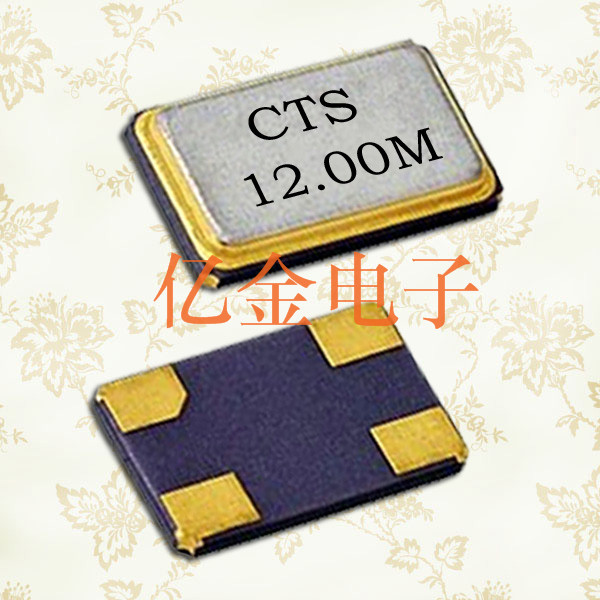

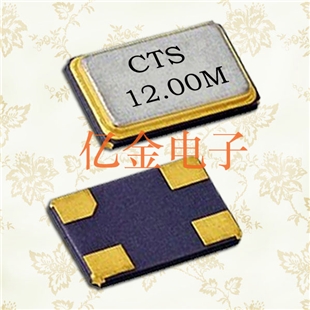

晶振SA534,5032M金屬四腳諧振器,美國進口SMD晶體

  • 頻率：8~120MHZ
  • 尺寸：5.0*3.2mm
  • 應　用： 產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、電波鐘表、電腦、電子數碼等高科技行業產品.
  • RoHS RoHS2

          晶振SA534,5032M金屬四腳諧振器,美國進口SMD晶體智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

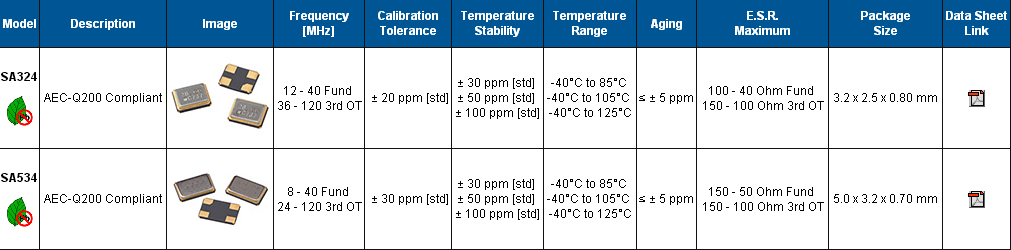

型號                              SA534
工作模式 基本 第三次泛音
頻率范圍 8~120MHZ
水晶切割 AT截法
頻率公差@ 25°C ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
頻率穩定度公差1
(工作溫度范圍,引用到25°C閱讀)		 ±15 ppm, ±20 ppm, ±30 ppm,
±50 ppm, ±100 ppm
工作溫度范圍1 -40°C to +85°C [All Stability Codes]
-40°C to +105°C [Stability Code 3, 5, 6]
-40°C to +125°C [Stability Code 5, 6]
等效串聯電阻 8.000 MHz - 9.999 MHz 150 Ohms maximum
24.000 MHz - 53.999 MHz 150 Ohms maximum
54.000 MHz - 120MHZ 100 Ohms maximum
10.000 MHz - 15.999 MHz 60 Ohms maximum
16.000 MHz - 40.000 MHz 50 Ohms maximum
負載電容或共振模式(見訂購信息更多的選項) 10pF, 12pF, 16pF, Series standard
Capacitance(Shunt詳細) 3.0 pF typical, 5.0 pF maximum
激勵功率 10 μW typical, 100 μW maximum
老化@ + 25°C ±5 ppm/yr maximum
絕緣電阻(@直流100 v)
 		 500M Ohms minimum
儲存溫度范圍 -40°C to +125°C
回流條件下,按JEDEC j - std - 020 +260°C maximum, 10 Seconds maximum





       石英產品主要是利用石英材料（水晶）的壓電效應制成的電子原件和器件,壓電效應是一種機電能量互換的現象,壓電效應分為正壓電效應和逆壓電效應,正壓電效應是以機械應力及應變（形變）作用而使物體產生電荷或電壓輸出.逆壓電效應是以電能輸入使之產生機械能或位移（形變）的輸出.如果把交變電壓施加到石英芯片兩個電極之間,當交變電壓的頻率與石英芯片固有頻率一致時,通過逆壓電效應,芯片便產生機械振動,同時又通過正壓電效應而輸出電信號.石英材料的壓電效應是有方向性的,只有在電軸方向才具有壓電效應.石英有天然石英和人造石英.天然石英和人造石英均為多面體形狀.目前電子元器件使用的主要是人造石英材料.主要成分為氧化硅之結晶體SiO2.使用石英為震蕩源的產品主要有石英晶體諧振器、石英晶體振蕩器.
主要要特點有：高穩定性（年老化率小于+/- 3PPM）、高Q（質量因子）值、低功耗、小體積、易于使用.
產品主要應用于通訊、航空航天、家用電器、數字電視、影音播放、鐘表,計算機業的微處理機、微電腦、終端機,量測設備、自動控制、電話、導航等領域.一般石英晶體諧振器的頻率可從數百赫茲至幾百兆赫茲.
CTS是一家專業石英頻率控制元件制造商.主要產品包括『石英振蕩子』、『石英振蕩器』、『壓控石英振蕩器』、『溫度補償石英振蕩器』,并且是臺灣唯一擁有生產『恒溫控制石英振蕩器』技術的制造商,完整的產品線提供一次性購足的服務.以先進的全自動檢測設備儀器、嚴格的現代化生產系統、和ISO9000質量管理體系、快捷的售后服務為您提供優質的產品和服務！
       公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.
       深圳市億金電子:公司于2008年通過了ISO-9000質量體系國際標準認證以及一系列國家認證的環境與職業健康安全管理體系認證.我們可為用戶提供更高性能和更優價格競爭力的全系列石英晶振,有源晶振,陶瓷晶振,表晶32.768K系列 產品. 代理進口公司系列產品 .日本大真空晶體KDS,愛普生EPSON,精工SEIKO,西鐵城CITIZEN,村田陶瓷諧振器,TDK,臺晶TXC,鴻星VC-TCXO,壓控振蕩器,OCXO,溫補振蕩器VCXO,恒溫晶振SPXO,有源晶振表晶32.768KHZ系列.產品主要面向為國內通信,衛星導航,GPS,車載多媒體,電腦主板,筆記本,電子數碼選擇應用領域.
