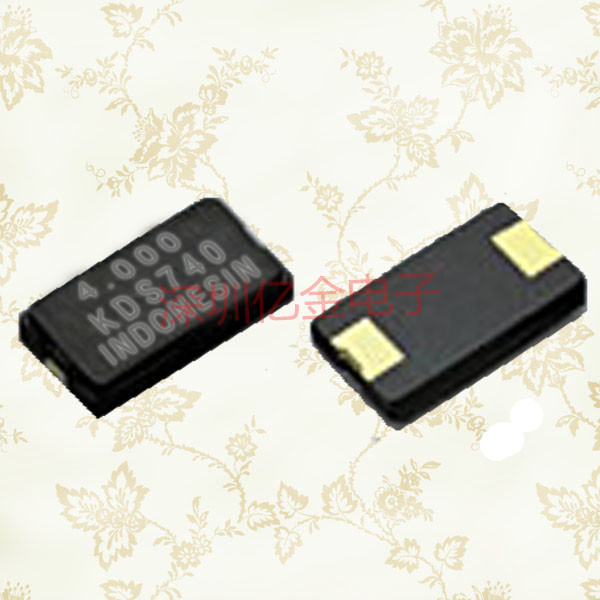

DSX840GA貼片晶振,石英晶體諧振器,KDS晶振代理,深圳晶振廠家,數碼晶體

  • 頻率：8~80.00MHZ

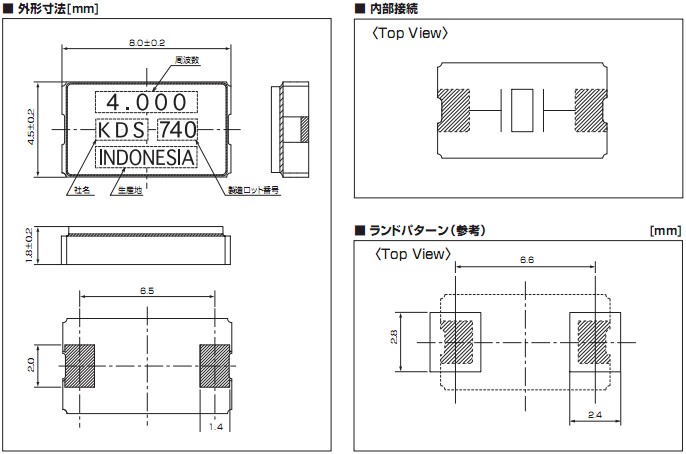

  • 尺寸：8.0*4.5mm詳細請瀏覽PDF文檔
  • 應　用： 最適合用于汽車電子領域的小型表面貼片型晶體諧振器。也可對應有高可靠性要求的引擎控制用CPU的時鐘部分、在極端嚴酷的環境條件下也能發揮穩定的起振特性、具有耐熱
  • RoHS RoHS2

          DSX840GA貼片晶振,石英晶體諧振器,KDS晶振代理,深圳晶振廠家,數碼晶體,日本大真空晶體產品本身外觀是多種化,體積有大有小,有二個腳SMD焊接模式,也有三個腳SMD焊接模式,一樣有四個腳焊接模式,還有時鐘模塊焊接模式,產品具有無源32.768KHZ,也有帶電壓模式的32.768KHZ晶體系列.應用范圍非常廣闊,比如多種電子消費類,手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域,因晶體本身外觀款式多元化,所以適合多個產品應用.并且滿足歐盟ROHS環保要求,晶體本身有重量輕,體積小,超薄型等多種優勢,得到市場認可.
項目 記 號 DSX840GA 條 件
頻率 f_nom 8~80MHZ
頻率容許偏差 f_tol ±20x10−6, ±50x10−6
頂點溫度 Ti +25±5°C
二級溫度系數 B (−3.5±1.0)x10−8/°C2
負載容量 CL 7.0pF/9.0pF/12.5pF
串聯電阻 R1 65kÙ 最大值
絕對最大激勵等級 DLmax. 1μW
推薦激勵等級 DL 0.1μW
并聯電容 C0 0.8pF 典型值
頻率老化程度 f_age ±3x10-6 +25±3°C，第一年
工作溫度范圍 T_use -40°C～+85°C
保存溫度范圍 T_stg -40°C～+85°C 單件保管



        晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.
       我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.
       如果有下列情況發生,貼片晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖

        日本大真空株式會社,KDS貼片晶振品牌實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠.KDS貼片晶振產品面向社會備受電子元器件市場青睞,不斷努力不斷創新給社會創造價值這離不開廣大消費者的支持與厚愛.在此鄭重聲明本集團以下簡稱(KDS)在中國的代理商除了北京中國電子研究院,廣州電子研究所,深圳市億金電子石英晶振有限公司,香港KDS辦事處,臺灣KDS辦事處,是正規的代理銷售企業,其余地區以及公司,個人所銷售的KDS產品均不能保證是原裝正品,為了保證各個消費者的產品質量請您選擇正規渠道定制貨品.

        2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY  綠色伙伴(Green Partner)驗證.
        勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是大真空晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
