首頁進口晶振DSV221SR石英晶體振蕩器,壓控振蕩器現貨,KDS貼片晶振價格,無鉛晶振

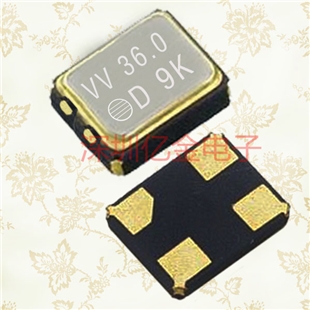

DSV221SR石英晶體振蕩器,壓控振蕩器現貨,KDS貼片晶振價格,無鉛晶振

  • 頻率：7.5~60MHZ

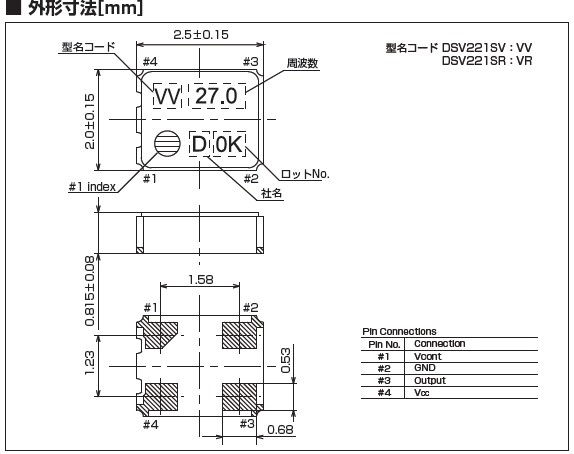

  • 尺寸：2.5*2.0mm詳細請瀏覽PDF文檔
  • 應　用： 小型、薄型表面貼片型晶體諧振器，特別適用于有小型化要求的市場領域、超小型、薄型、質地輕、具有優良的耐環境特性，如耐熱性、耐沖擊性、在辦公自動化、家電相關電器領域及
  • RoHS RoHS2

            DSV221SR石英晶體振蕩器,壓控振蕩器現貨,KDS貼片晶振價格,無鉛晶振,大真空主要生產晶振,貼片晶振,石英晶體諧振器,水晶振動子,手表，液晶模塊，以及技術開發新型的電子元器件等產品.大真空有源晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
項目 記 號 DSV221SR 條 件
頻率 f_nom 7.5~60MHZ
頻率容許偏差 f_tol ±20x10−6, ±50x10−6
頂點溫度 Ti +25±5°C
二級溫度系數 B (−3.5±1.0)x10−8/°C2
負載容量 CL 7.0pF/9.0pF/12.5pF
串聯電阻 R1 65kÙ 最大值
絕對最大激勵等級 DLmax. 1μW
推薦激勵等級 DL 0.1μW
并聯電容 C0 0.8pF 典型值
頻率老化程度 f_age ±3x10-6 +25±3°C，第一年
工作溫度范圍 T_use -40°C～+85°C
保存溫度范圍 T_stg -40°C～+125°C 單件保管



        當日本大真空晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作. 設計指導：
       (1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
      (2) 在設計時請參考相應的推薦封裝.
      (3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
     (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

            KDS日本大真空晶體集團公司在2008年發布,研發并且已經出樣的小型貼片有源晶振【TCXO】,產品應用到GPS設備,小型高精度SMD溫度補償晶體振蕩器DSB321SDA/DSB221SDA,同時發布可以接受訂單.(通過校正以高精度的石英晶體振蕩器的頻率變化引起的晶體振蕩器的溫度,因?yàn)镾MD TCXO產品精度高)是內置高精度SMD溫度補償?shù)氖⒕w振蕩器,可以使用在全球衛星GPS接收機.目前產品的精度,已經溫度頻率范圍, DSB321SD +85℃±頻率溫度穩定度0.5×10-6/-30℃?GPS相關設備,同一時間,KDS技術部門實驗兼容低電壓的工作,這是在GPS接收器中要使用的IC的趨勢.此款溫補晶振可以在1.8 V操作,也可以在很寬的電壓范圍工作+3.6 V +1.7 V?一樣,也可以用正常使用.
       KDS晶振產品面向社會備受電子元器件市場青睞,不斷努力不斷創新給社會創造價值這離不開廣大消費者的支持與厚愛.在此鄭重聲明本集團以下簡稱(KDS)在中國的代理商除了北京中國電子研究院,廣州電子研究所,深圳市億金電子有限公司,香港KDS辦事處,臺灣KDS辦事處,是正規的代理銷售企業,其余地區以及公司,個人所銷售的KDS產品均不能保證是原裝正品,為了保證各個消費者的產品質量請您選擇正規渠道定制石英進口晶振.
        大真空晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.
        勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直大真空晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
