EPSON晶振新推出VG7050CDN壓控晶振產品詳情須知

來源：http://www.ank13.com 作者：億金電子 2018年08月11

VCXO壓控晶振是一種電壓控制晶體振蕩器,其輸出頻率通過頻率控制輸入在可變電容元件（例如與負載電容（CL）并聯連接的變?nèi)荻O管）上添加外部控制電壓來控制.EPSON晶振新推出VG7050CDN壓控晶振產品詳情須知,下面由億金電子愛普生晶振深圳代理商為大家講解.

項目	符號	規格說明	條件
輸出頻率范圍	f₀	85MHzto170MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	3.3V±0.165V
儲存溫度范圍	T_stg	-55°Cto+125°C	存儲作為單個產品
工作溫度范圍	T_use	G:-40°Cto+85°C H:-40°Cto+105°C
功耗	I_CC	30mAMax.	CL=15pF
頻率穩定度	f_tol	±50×10^-6Max.	包括老化10年
*絕對頻率控制范圍1**	APR	±50×10^-6Min.	V_C=1.65V±1.65V
輸入電阻	Rin	10MΩMin.	DC級別
頻率變化極	-	正極	V_C=0to3.3V
占空比	SYM	45%to55%	50%V_CClevel
H級別輸出電壓	V_OH	V_CC-0.4VMin.
L級別輸出電壓	V_OL	0.4VMax.
輸出負載條件(CMOS)	L_CMOS	15pFMax.
H級別輸入電壓	V_IH	70%V_CCMin.	V_IH或OPEN:Enable
L級別輸入電壓	V_IL	30%V_CCMax.	V_IL或GND:Disable
上升時間/下降時間	tr/tf	2nsMax.	20%V_CCto80%V_CC級別
振蕩啟動時間	T_str	10msMax.	最小電源電壓的t是0

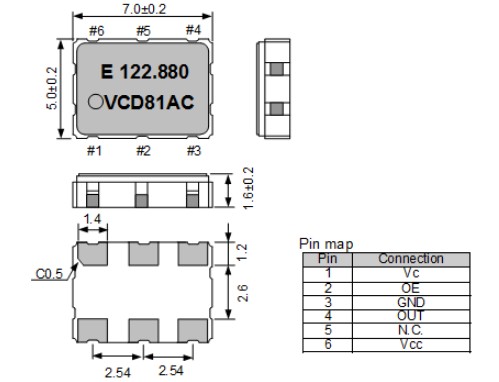

VG7050CDN壓控晶振接觸貼片晶振的人一看型號都知道對應的是7.0x5.0mm封裝,厚度超薄僅1.6mm,選用6個焊接腳位.自身具有電源電壓控制功能,為廣大用戶提供0.165V~3.3V電壓,具有高穩定精度±50×10-6Min.范圍.VG7050CDN壓控晶振滿足各領域不同產品需求提供85M~170寬頻率范圍,同時接受特殊頻率定制.

愛普生有源晶振VG7050CDN壓控晶振具有CMOS輸出方式,Output Enable(OE)功能.廣泛用于高端智能產品,儲存可達-℃~+125℃高溫,工作溫度-40℃~105℃范圍,滿足工業級產品,汽車級產品需求.此款壓控石英晶體振蕩器具有耐高溫,抗振性強,起振快等優勢之選.愛普生壓控晶振被廣泛用于汽車系統,無線網絡,移動通信,工業機械等領域.
